富士通ノートパソコン　FMVN77E3Gのキーボード修理

富士通　FMVN77E3G　川崎市高津区のお客様

2023年7月: 神奈川・武蔵小杉店

こんにちは、ミータスネット武蔵小杉店です。

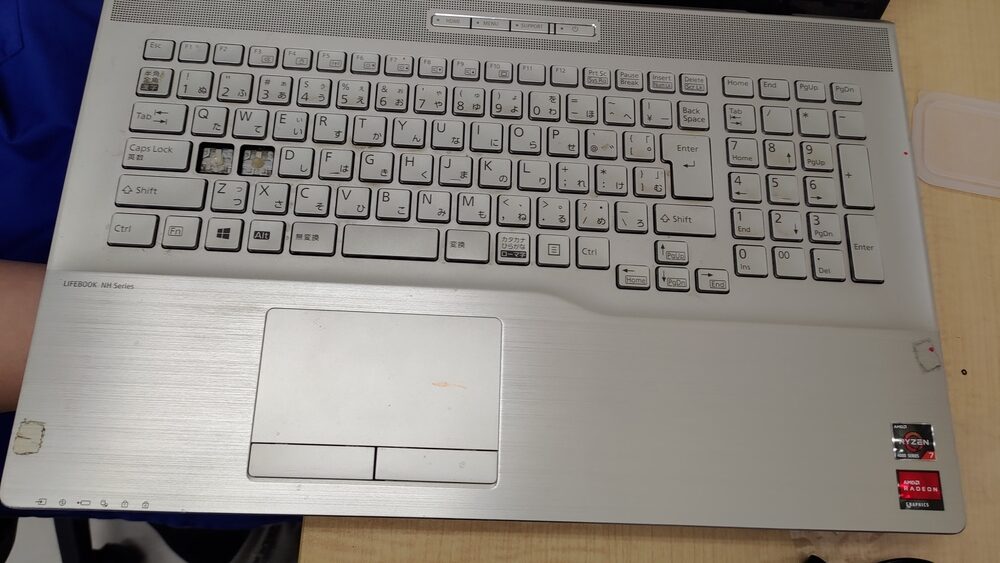

今回修理するパソコンはこちらです。

キーボードの「A」キーと「S」キーが壊れて外れてしまっています。

こちらのキーボードは交換する前に全ての基盤を外す必要があるタイプです。

さっそく裏蓋から外していきます。

パカッと外しました。

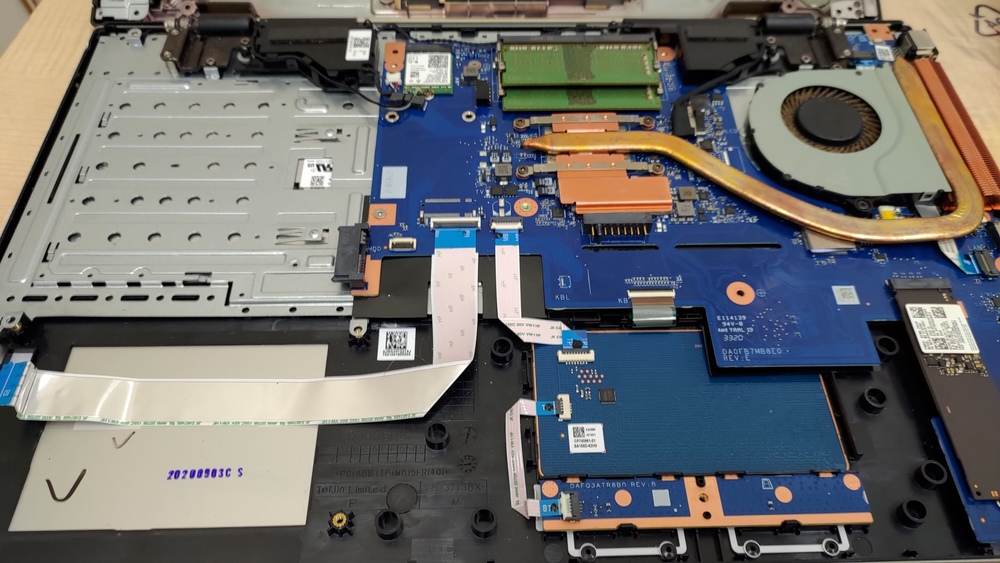

ストレージとDVDドライブを外しましたがまだまだこれからです。

これから外していく箇所は

CPUクーラー、wifi基盤の配線、メイン基板、サブ基盤、液晶の配線とヒンジ周り、そして30か所程を樹脂で溶接されているキーボードと金属板、、書いていて気の遠くなる量ですがそこは我々プロ。慎重に傷つけないように外していきます。

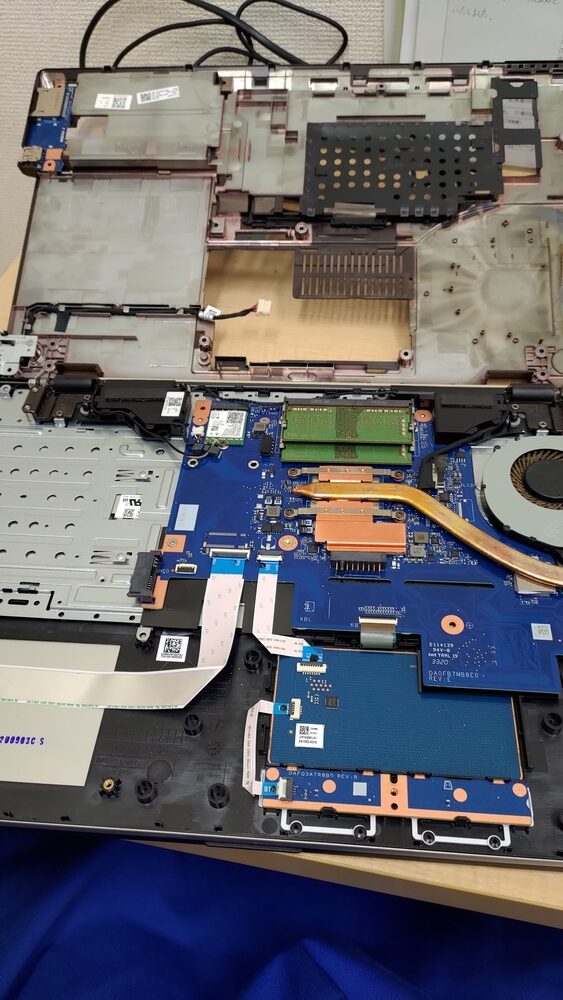

CPU周りの基盤を外して、

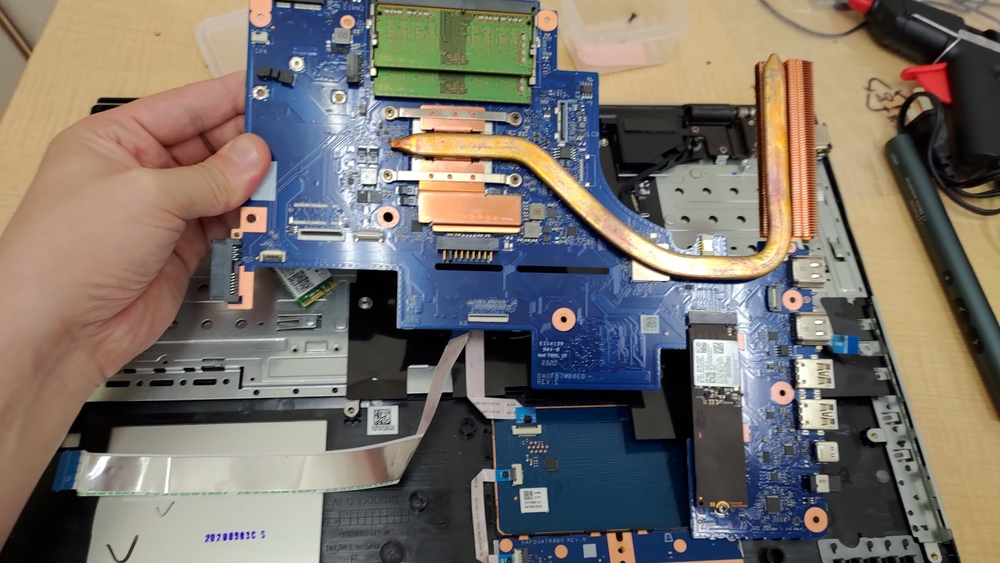

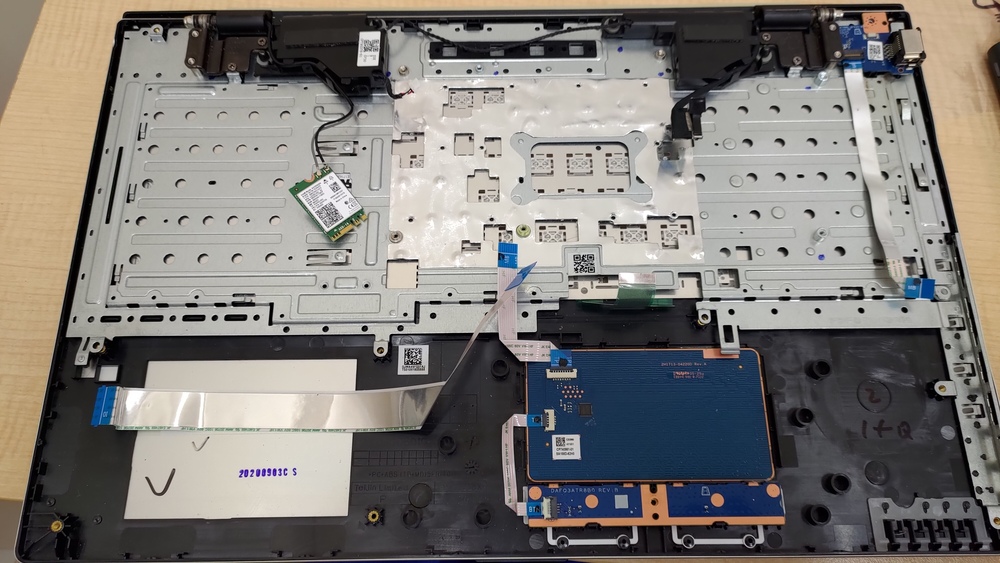

メイン基板も外し大分スッキリしましたね！でもまだまだ半分も終わっていません。

絶縁カバーを破かない様に外すといよいよキーボードが奥に見えるようになります。

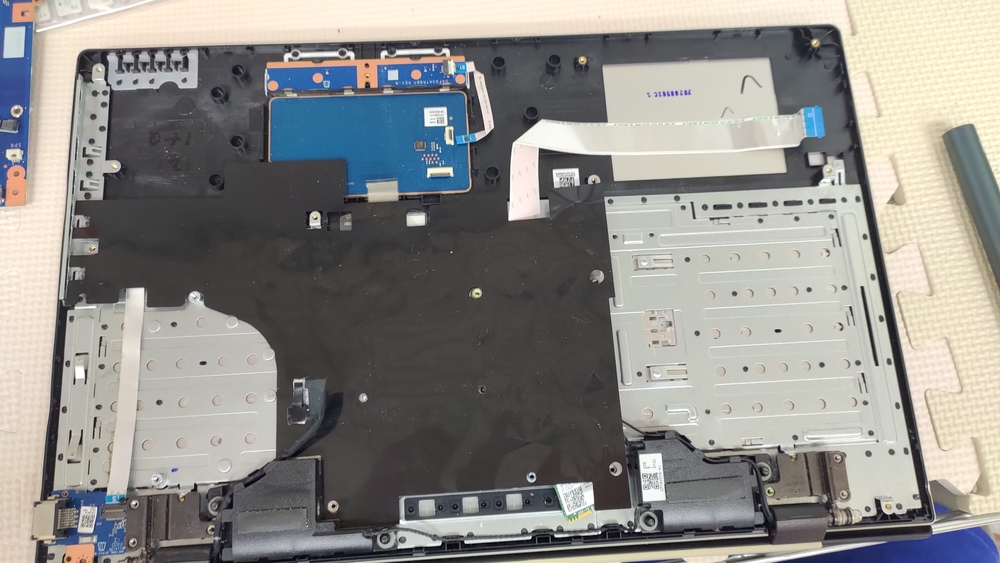

絶縁カバーを外しました。

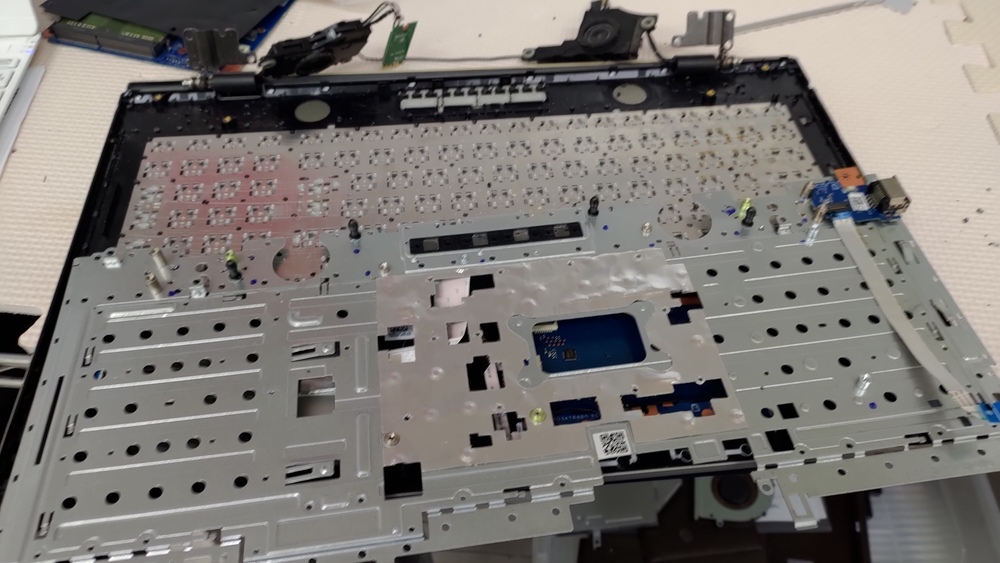

これからキーボードを裏から支えている金属板を外していきます。

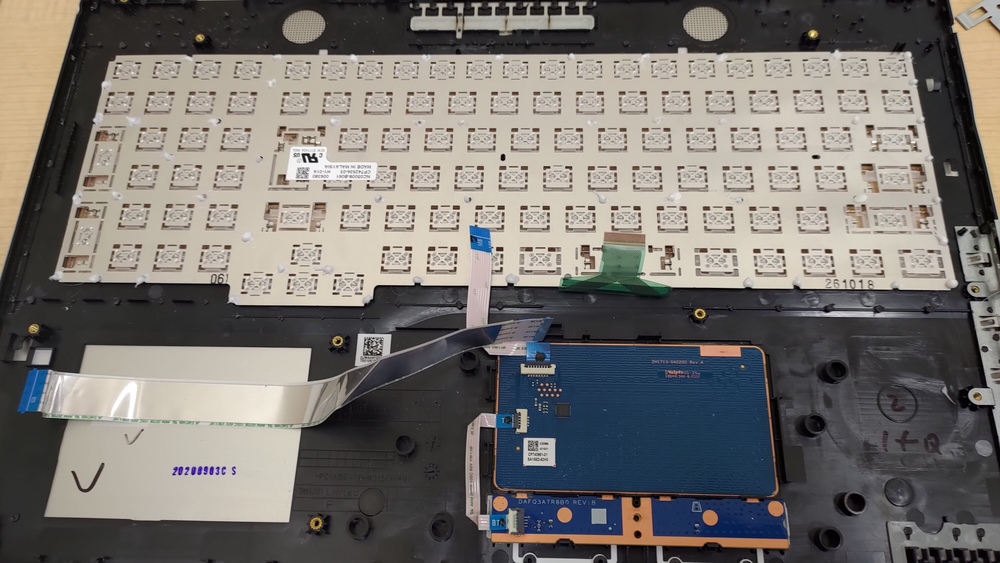

外しました！やったよキーボードが見えたよ！

こちらのキーボードは30か所程の部分が樹脂で溶接されています。

周りのパーツを傷つけないように丁寧に剥がしていきます。

作業に熱中するあまり、途中経過の写真がありませんが全ての溶接個所を剥がし終えました！

やっと新しいキーボードに換装できますね！

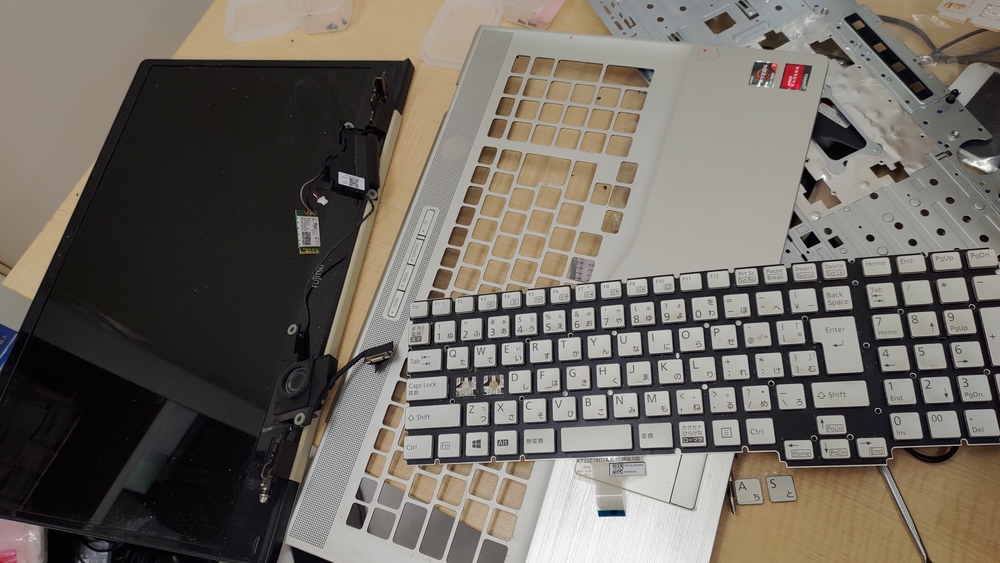

こちらの古いキーボードから…

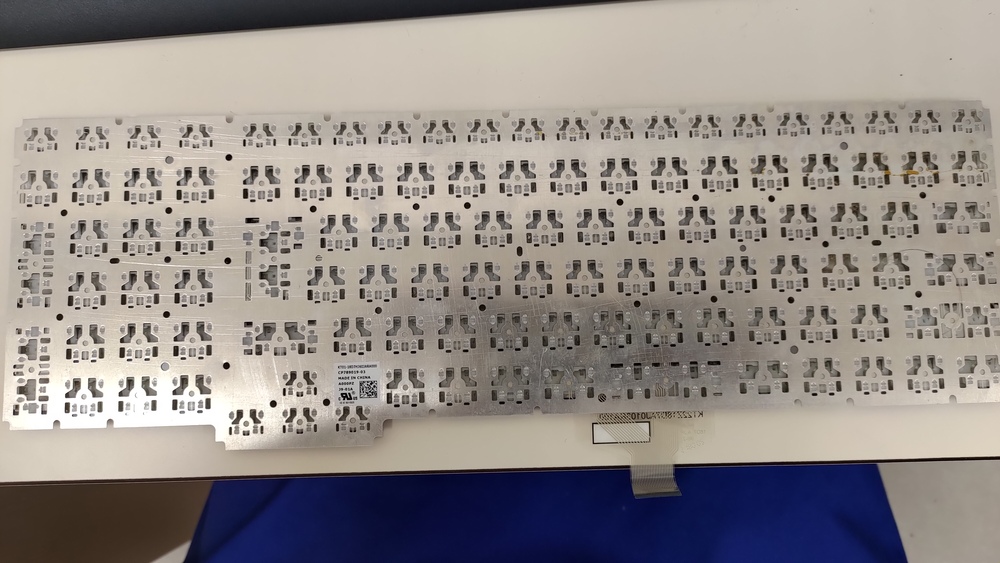

当店で用意した新しいキーボードへ換装していきます。

換装後は先程剥がした樹脂製の溶接部分を再度溶接し直します。

白くて目立ちませんが、換装したキーボードが歪まない様にしっかり溶接します。

後は元に戻すだけ！このページを下から上へ読み直す様に各パーツを元の場所に戻すだけです。

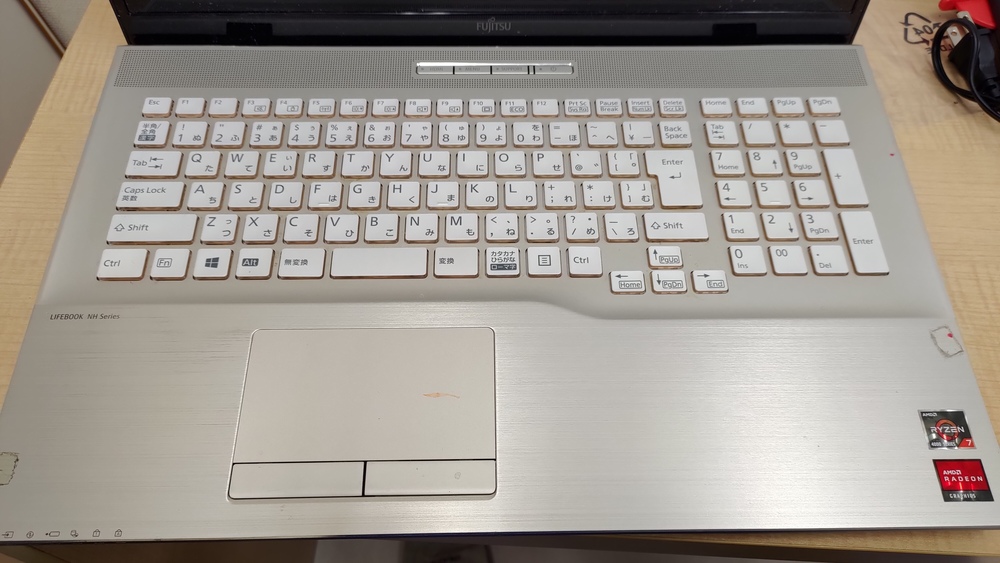

完成です。お客様も大満足です。

こちらの修理案件はメーカーにお願いするより、ずっと早く安く仕上がりました。
